中性点接地系列

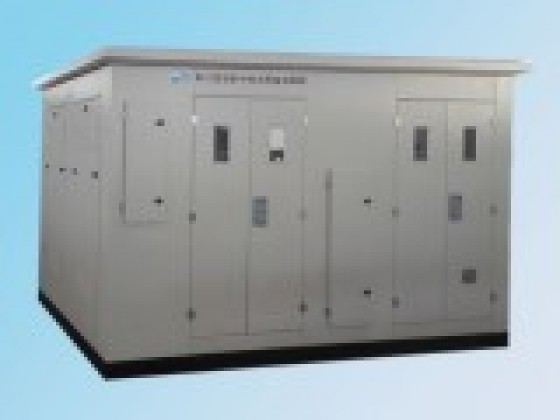

WF-GB接地变和小电阻接地保护成套柜

型号:WF-GB系列

规格:

产品简介: 接地变压器通常用来为无中性点的系统提供一个人为的可带负载的中性点。该中性点可以直接接地,也可以经电抗器、电阻器或消弧线圈接地:接地变压器还可以带一个连续使用的二次绕组(低压绕组)作为变电站站用电源。   本产品是经电阻器接地。该系列产品具有低损耗、低噪声、低温升、低局放、免维护以及安全可靠等特点,其性能达到国内同类产品先进水平,在各个领域或系统得到了广泛应用。

 一、 产品概述
  接地变压器通常用来为无中性点的系统提供一个人为的可带负载的中性点。该中性点可以直接接地,也可以经电抗器、电阻器或消弧线圈接地:接地变压器还可以带一个连续使用的二次绕组(低压绕组)作为变电站站用电源。
  本产品是经电阻器接地。该系列产品具有低损耗、低噪声、低温升、低局放、免维护以及安全可靠等特点,其性能达到国内同类产品先进水平,在各个领域或系统得到了广泛应用。
  二、 使用环境
  1.海拔高度不超过5000m;
  2.空气相对湿度不大于95%,无导电尘埃存在;
  3.环境温度-40℃70℃;
  4.地震烈度不超过8度;
  5.产品防护等级: IP21IP55
  6.冷却方式有空气自冷(AN)和强迫风冷(AF)两种。
  7.安装环境: 环氧树脂绝缘干式接地变一般为户内式。应安装在场地清洁,通风良好的户内场所。如果安装在地下室或开关柜等空间受限的场所,应有足够的通风量,一般每1kW损耗应有≥4m3/min的通风量。
  三、技术数据
  1.接地变压器
  1.1 标准:GB10229、GB6450、GB1094;
  1.2容量:5000kVA及以下;
  1.3电压等级:66kV、35 kV及以下;
  1.4分接范围:±2*2.5%、±5%等;
  1.5相数:三相;
  1.6频率:50Hz或60Hz;
  1.7联结组别:ZN,yn11 、ZN,yn1、ZN等;
  1.8绝缘方式:干式(F级)和油浸式;
  1.9阻抗电压、空载损耗及负载损耗等按相应的国家标准;
  1.10当变压器绕组为三角形联结而需要独立安装Z形绕组接地变压器时,中性点接地电阻柜可与之配套使用。Z形绕组接地变压器可选择树脂浇注型接地变压器或油浸式接地变压器,如选择树脂浇注型干式接地变压器可与电阻柜做成一体柜或分体柜,户外柜一般为一体柜,户内柜一般为分体柜;如选择油浸式接地变压器,接地变直接放在户外,电阻柜可放在户内或户外,接地变与电阻连接采用电缆连接。
  2.电阻器
  2.1电阻材质可采用不锈钢或镍铬合金材料,导电率高,耐高温,最高使用温度可达1500摄氏度,温度系数小,阻值稳定,耐腐蚀、防燃防爆,可靠性高。
  2.2允许通流5-2000A;
  2.3允许通流时间:10s、30s、60s、5min、10min、30min、2H、长期运行;
  2.3允许温升:通流时间为10s、30s、60s时为760℃;
  通流时间为10min时为610℃;
  长期运行时为385℃;
  2.4耐受高温:熔点可达1500℃,最高使用温度1100℃;
  2.5电阻率高:电阻率为(1.04~1.06)μΩ•m;
  2.6阻值稳定:电阻温度系数2.17×10-4Ω℃(电阻温度系数至315℃为0.000225/℃,至426℃为0.000249/℃,至537℃为0.000283/℃,至648℃为0.000313/℃),确保了保护的灵敏度;
  2.7 合理的散热结构,电阻器采用栅格结构,具有最佳的冷却气流通道,避免了局部高温点与易灼烧点;
  2.8电阻元件模块化。通过串并联可任意组合,满足不同电流、电压、阻值的需要。
  3.成套柜
  3.1 根据不同的使用条件,电阻柜分为户内型和户外性。进线方式可采用上进下出、下进下出、侧进下出等,采用上进下出是柜体顶端装有穿墙套管。
  3.2成套柜柜体材质采用敷铝锌板、不锈钢或冷轧钢板,外观美观,耐腐蚀性强,防护等级可达IP55;
  3.3干变温控仪
  ◇温度显示功能:检测并巡回显示三相绕组线包温度或只显示三相绕组包中温度最高的一组绕组温度。巡回显示时每相显示时间约为8秒。
  ◇故障报警功能:传感器故障时相应的A、B、C相指示灯亮,同时风机启动,机器内发出滴滴声并接通报警触点。显示器显示X--HO或X-LO表示故障相位。
  ◇风机启动和关闭功能:当三相绕组线包中有一相温度达到设定的风机启动温度时风机自动启动,风机启动时风机指示灯亮。当三相绕组线包中没有一相温度大于设定的风机关闭温度值时风机自动关闭。
  ◇超温报警功能:当三相绕组线包中有一相温度达到设定的超温报警温度时温控器发出声、光报警,并接通报警输出端子(平时这两个端子间是断开的,报警时就会接通)提供一个开关信号,给远方的控制柜发出声光报警。
  ◇自动跳闸功能:当三相绕组线包中有一相达到设定的跳闸温度值时,温控器接通跳闸输出端子(平时两个端子间是断开的,跳闸时这两个端子就会接通),以提供一个开关信号给远方的控制柜,启动跳闸电路 。(为防止因偶然因素触发跳闸特设有约5s延时)。
  ◇手动启动关闭风机功能:按风机/移动键,风机启动,再按风机键,风机关闭。如手动风机启动未用手动关闭风机,则风机启动约15分钟后自动关闭。
  ◇风机定时检测功能:为避免风机长时期不启动而锈蚀堵转损坏,特设有风机定时检测功能,定时启动时间可设定,范围为0-199小时,到设定值时温控器自动检测一次启动风机约2分钟.输入000则取消该功能。
  ◇控制功能自检:可模拟输入温度信号而使温控器作相应的控制。
  ◇“黑匣子”功能:可记录温控器断电时刻的三相线包绕组温度,以及本机的工作状态。

  ◇所有温度的设置均可通过面板上的轻触键直接设置。为防止闲杂人员设置,温控器设有密码,只有密码输入正确才能设置,否则只能查看而不能设置。

  3.4智能监测装置

  ◇实时监测电阻器的温度(红外或铂电阻测温),当电阻温度超过设定值,装置发出报警信号,并记录温度值;
  ◇实时监测柜内温湿度,并自动控制风机和加热器的运行,调节柜内温湿度;
  ◇实时监测中性点不平衡电流和接地电流,当检测到接地电流超过设定值,装置发出报警信号,并记录接地电流数据;
  ◇具有监测中性点电压的功能;
  ◇具有电阻断路报警功能;
  ◇记录并显示接地次数;故障发生时,显示故障报告;
  ◇保存三十条最近发生的故障信息,失电后数据不丢失;
  ◇具有RS485通讯功能,通讯接口可将相关信息传给上级监控系统;

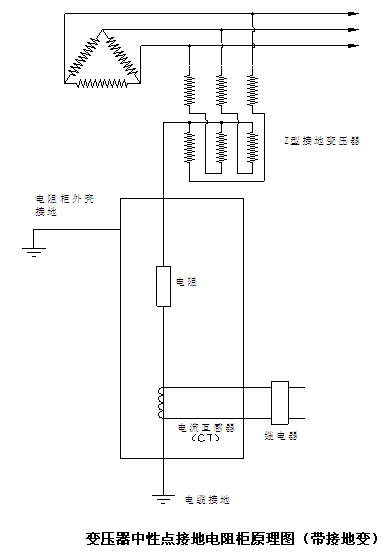

  四、原理接线图


五、 订货须知:
  1.确认是否带接地变压器,接地变压器为干式还是油浸式;确认接地变容量,是否带站用变容量;
  2.请提供标称电压、标称电阻值、短时电流、短时允许通流时间;
  3.请提供电流互感器参数及数量;
  4.请提供外壳颜色、外壳材质(冷轧板、不锈钢、敷铝锌板),防护等级;
  5.请提供是户内还是户外使用,注明进线方式。
