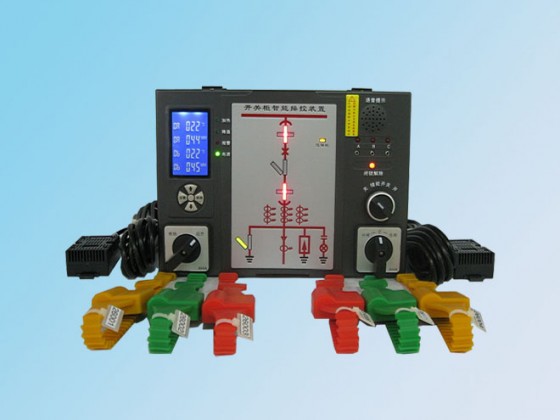

型号:WF-97
规格:
一、概述
WF-97开关柜智能操控装置，产品功能丰富，使用于3KV-35KV 户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数据显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应及柜内照明以及无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，通讯协议为MODBUS通讯协议或其它指定通讯协议(选配)，能够使开关柜进一步智能化，网络化，数字化，方便广大用户使用与操作。
二、技术指标
工作电源： AC85～265V/DC110～300V
工作环境温度：－20℃～＋70℃
工作环境湿度：≤95％RH
温度测量范围：－20℃～＋80℃
湿度测量范围：20％-99％RH
加热输出口：无源输出
降温输出口：无源输出
触点测温报警输出口：无源输出
照明输出口：无源输出
强制闭锁输出口：无源输出
介质强度：≥AC2000V
绝缘性能：≥100MΩ
温度精度：≤±1℃
湿度精度：≤±2％RH
动态闪烁频率：1次/秒
人体接近感应时间：≤3秒
RS485通讯距离：≤1200米
通讯波特率：1200bps、2400bps、4800bps、9600bps可设置
数据格式：8个数据位 1个停止位 无奇偶校验
开关量输入端子和LED数码显示关联关系：动态配置
抗电磁干扰性能：符合IEC255－22的标准规定
无线触点测温范围：-20℃～＋150℃
多路无线触点测量温度实时数据显示
无线触点测量报警温度上、下限设定及数据显示
发射模块与接收模块间空旷距离：1、＜30米； 2、<200米

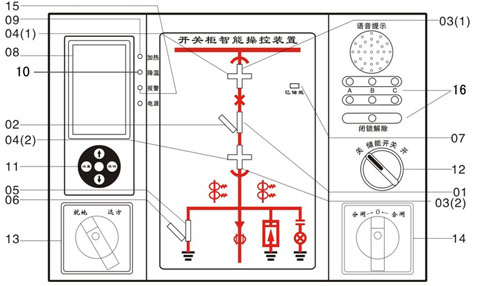

三、模拟显示部分与功能（注：此面膜图为常规图、具体面膜图以实物为准）
01断路器合指示 09加热指示
02断路器分指示 10 降温指示
03（1）、03（2）工作位置指示 11 操作键盘
04（1）、04（2）试验位置指示 12 储能旋钮
05 接地开关合指示 13 远方/就地转换开关
06 接地开关分指示 14分/合闸转换开关
07 储能指示 15 报警指示
08 液晶显示界面 16带电显示及闭锁
3．1、断路器状态显示
断路器合闸并且分闸回路完好时，红色01模拟条发光；
断路器分闸并且合闸回路完好时，绿色02模拟条发光。
3．2、手车位置显示
无源触点输入，工作位置触点闭合时，红色03①、03②垂直模拟条发光，显示断路器位于工作位置。
试验位置触点闭合时，绿色04①、04②水平模拟条发光，显示断路器位于试验位置。
手车位于试验位置与工作位置之间时，发光条03①、03②、和04①、04②同时闪烁。
手车移出开关柜时，红色03①、03②和绿色04①、04②发光条均不发光，表示手车已断电。
3．3、接地开关位置显示
无源触点输入闭合，红色05 垂直模拟条发光，显示接地开关合闸；
无源触点输入断开，绿色06 斜向模拟条发光，显示接地开关分闸。
3．4、弹簧储能显示
无源触点闭合，黄色07 指示灯发光，显示断路器已储能。
3．5、带电显示及闭锁功能
1、LED启辉电压（KV）：额定相电压×(0.15-0.65)。
2、闭锁启控电压（KV）：额定相电压 ×0.65。
3、当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。
3．6、自动加热除湿控制及温湿度数字显示功能
可带2路温湿度传感器，可显示现场环境的温湿度数值，并且用户可根据需要自行的设置加热/除湿/排风输出的上、下限值。当环境湿度大于所设定湿度的上限值或环境温度小于其所设定温度的下限值时，启动加热；当环境湿度小于所设定湿度的下限值且环境温度大于所设定温度的上限值时，停止加热；当环境温度≥50℃时，无条件停止加热，防止过热损伤。
3．7、人体感应探头
当有人站在柜前停留时，启动柜内自动照明。
3．8、手动照明
按下操作键盘中的照明键，为手动启动柜内照明（显示屏上方有照明两字显示），重复按键则为关闭手动照明。
3．9、智能语音防误提示功能
1、当断路器合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分断路器”。
2、接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分接接地开关”。
3、断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器、请分接地开关”。
4、当柜体主回路送电时，语音提示“本回路已带电”。
3．10、转换开关功能
装置面板上设有分闸/合闸转换开关（或按钮）、远方/就地转换开关、储能开关等操作开关，方便用户操作。
3．11、 无线测温功能
可以同时测量多路电气接点温度，当测量温度大于设定跳闸和告警值时，装置输出跳闸或告警信号。每台主机标准配置3~9点测温(最大可以接收15个测量点温度)。
1）、触点测温单元结构
无线测温在线检测装置由开关柜智能操控装置、接点测温传感器、测温采集接收模块（已组装在操控装置里）及外置天线组成。
2）、表带式接点测温传感器尺寸及参数

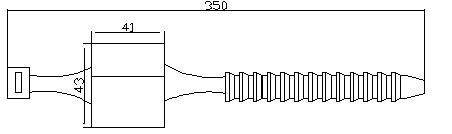

安装尺寸图
Ⅰ

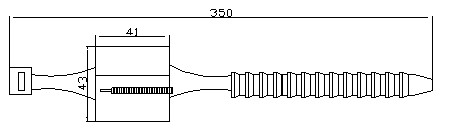

尺寸：W 43mm × L 350mm × H 20mm
Ⅱ
尺寸：W 43mm ×L 350mm × H 20mm
Ⅲ3

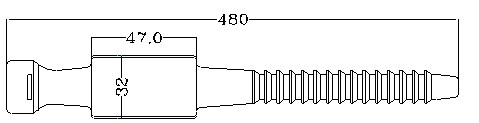

尺寸：W 32mm × L 480mm ×H 18mm
Ⅳ4

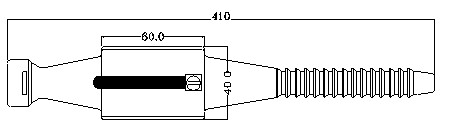

尺寸：W 40mm × L 410mm ×H 30mm
铜孔式固定测温传感器
Ⅴ

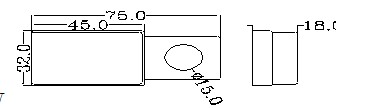

尺寸：W 32mm × L 75mm × H 18mm (固定孔Φ15 ,固定孔径可以根据用户需求制作)
特点及参数
①.耐温(-40℃～+250℃)阻燃材料制作塑胶表带壳体，防水。
②.壳内的热敏传感器与接点体紧密接触，能准确测量实时温度。
③.无线模块空旷时收发距离1、<30米；2、<200米。
④.测温范围-20℃～150℃。
表带式接点测温传感器安装
通常安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装。
①.把表带状的测温模块贴在被测物体上。
②.把表带状的测温模块的一端穿过另一端。
③.直到表带状的测温模块紧紧地绑在被测物体上。
④.把延长部分的表带剪掉。
⑤.安装时柜体要停电。
3）、环式接点测温传感器
安装尺寸图

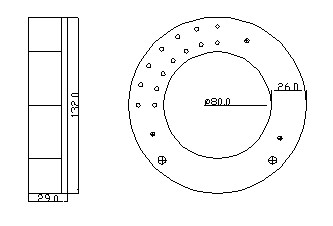

参考尺寸：外圆Φ132× 内圆Φ 80 ×厚29（单位：mm）；尺寸可定做。
特点及参数
①．采用绝缘阻燃（进口电木）材料制作环体。
②．可内置容量锂电池。
③．环体内的热敏传感器与静触头臂紧密接触，测量触点温度。
④．可在40A~2500A范围内感应电源取电。
⑤．重量为0.48KG。
环式接点测温传感器安装
环式接点测温传感器，安装在开关柜进线和出线的断路器静触头上。
4）、无线测温示图如下：（以下以3、6、9点测温示图为例）
①、3路无线测温发射模块：
（3点测温示意图）
②、6路无线测温发射模块：
（6点测温示意图）
③、9路无线测温发射模块：
（9点测温示意图）
3．12通讯功能
RS485通信接口，波特率可设置为1200bps～9600bps；用于读取装置内部数据和参数。
3．13、温湿度传感器断线报警功能
当A路温湿度传感器没有接触好时温度就会显示- - -、湿度就会显示- - -；
当B路温湿度传感器没有接触好时温度就会显示- - -、湿度就会显示- - -。
四、安装尺寸与接线图
4．1安装尺寸

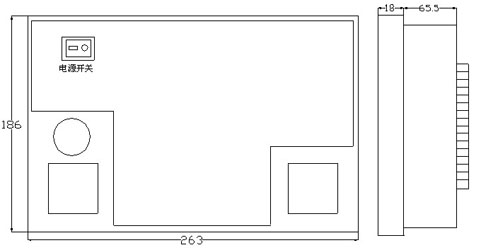

外嵌入式安装 形尺寸：263mm×186mm×85 mm 开孔尺寸：249mm×173mm

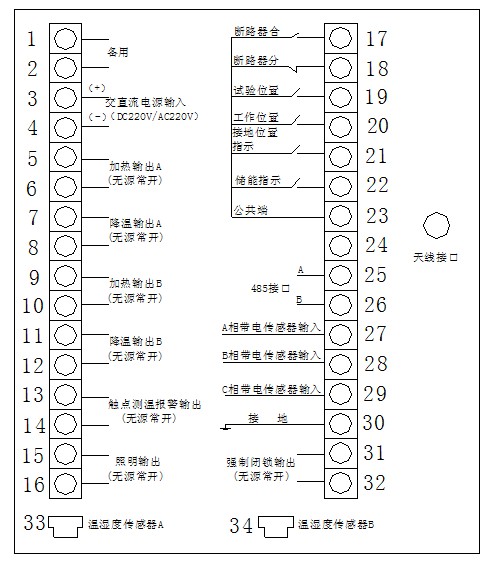

4．2接线图(此图为常规端子图、具体端子图以实物为准)
五、显示与设置说明
数据显示屏将显示测量到的数据。每按一次↑键向下翻动一屏，到最后一屏后自动返回第一屏。开关柜智能操控装置出厂设定自动循环显示，默认为8秒翻动一屏。
5．1 显示
温湿度显示：A路温度21℃，湿度 68%；B路温度20℃，湿度 69%。
5．2无线触点温度显示
1）如图1分别显示：第1路（A1）温度20℃、第2路（b1）温度20℃、第3路（C1）温度21℃、Id表示通讯地址为00。
（图1）
2）如图2分别显示：第4路（A2）温度21℃、第5路（b2）温度21℃、第6路（C2）温度20℃、bP表示波特率为1200 bps。
（图2）
3））如图3分别显示：第7路（A3）温度20℃，第8路（b3）温度21℃，第9路
（C3）温度20℃。
（图3）
5．3 设置说明
按设置键进入设置菜单,其中有一位数字在闪烁表示该位数据被选中，按↑键改变闪烁数字位，按↓键改变被选中数字值（密码为 1116），当密码正确按设置键进入第一屏，如果密码错误则退回温湿度显示屏。
第一屏、设置温度/湿度上限值、下限值数据屏。
如下图：A-行：设置温度的上限值为15℃、下限值为05℃；
B-行：设置湿度的上限值为95%、下限值为85%。
通过按↑键选中数字位，↓键改变所要设定数字，按设置键存储数据同时进入下一屏。
第二屏、设置排风数据、通讯地址及波特率。
F-行：设置排风的上限值为60℃、下限值为50℃。
db行：00为通讯地址(当有通讯时液晶的右上角会有“
”出现表示正在通讯)；
12为波特率可设置（12为1200bps、24为2400bps、48为4800bps、96为9600bps）。
通过按↑键选中数字位，↓键改变所要设定数字，按设置键存储数据同时进入下一屏。
………第三屏到第九屏（保留）、出厂前已设置好、客户不用设置。
第十屏、设置无线测温报警数据屏。
C1行：为设置无线测温报警数据上限值为55℃、下限值为50℃。
C2行：保 留
第十一屏、保留。
第十二屏、设置循环显示间隔时间屏。
第一行：前两位保留，后两位08表示循环显示间隔时间为8秒。
第二行：保留。
六、运输与贮存
WF-97开关柜智能操控装置运输和拆封不应受到剧烈冲击，应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。保存WF-97开关柜智能操控装置应在原包装内，保存的地方环境温度为-40℃～＋70℃，相对湿度不超过85％，空气中无腐蚀性气体。WF-97开关柜智能操控装置在仓库里保存，应放在台架上，叠放高度不超过5箱，拆箱后，单只包装的WF-97开关柜智能操控装置叠放高度不超过3只。
七、保修期限及订货说明
WF-97开关柜智能操控装置自出厂之日起十二个月内，在用户遵守说明书规定要求进行操作和使用时（除去人为的破坏和操作失误以外造成的损坏）发现WF-97开关柜智能操控装置有功能、外观缺陷和不符合各项技术指标时，我公司给予免费修理或更换。 订货时，请详细写明所需型号及功能要求等相关内容，以便能为您提供更精确之产品。

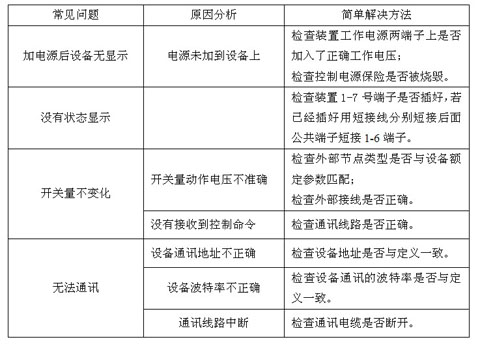

附表：常见故障排除
