WF-B系列中性点接地电阻元件采用电阻专用、特殊配方的不锈钢合金制造，主要性能特点有：
①．耐受高温：熔点为（1375-1500℃），使用温度1000℃；
②．抗拉强度高：抗拉强度700MPa，在900-1000℃高温下，机械强度基本保持不变；
③．电阻率高：电阻率为1.25µΩ.m，有利于减少电阻元件尺寸；
④.阻值稳定：电阻温度系数1.05×10-4/℃，在350℃高温时，阻值仅增加4%（铸铁电阻元件阻值增加24%），有利于保证保护的灵敏度；
⑤．抗氧化能力强：在1000℃左右的高温下仍然保持良好的抗氧化性能。适宜于污染严重的环境；
⑥．高韧性：在高温剧烈变化的运行条件下，仍保持良好的韧性，不易断裂；
⑦．类型齐全：按照同流能力的大小，有带状、网型、螺旋绕线型、肋型绕线型。平滑绕线型等多种结果类型的电阻元件。

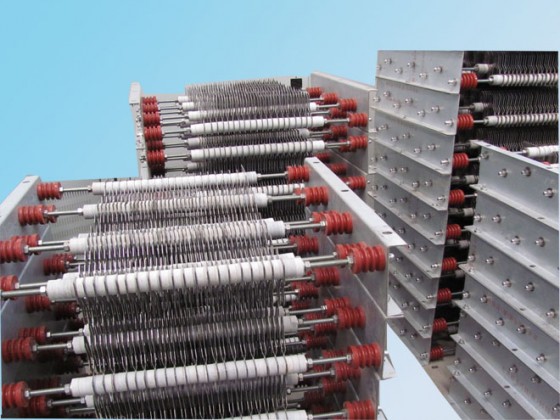

WF-B系列中性点接地电阻器
一、品种
①．配电网小电阻接地电阻器；
②．配电网中电阻接地电阻器；
③．配电网高电阻接地电阻器；
④．发电机中性点高电阻接地电阻器。
二、产品系列化
①．适用电压：400V-69KV；②.允许通流：5A-5000A；③.标称电阻：0.1Ω-1500Ω:；④.允许通流时间：10S、30S、60S、10min连续运行⑤.进出线方式：上进下出、下进下出、侧进侧出、测进下出；⑥.安装地点：户内、户外；⑦.允许温升：通流时间为10S、30S、60S时为760℃；通流时间为10min时为610℃；连续运行时为385℃；⑧.零序电流互感器：需方可选。
常用型号电阻柜技术参数表
|
型号 |
系统额定电压KV |
电阻柜额定电压KV |
短时允许通流A |
标称阻值Ω（±10%） |
外形尺寸 W×D×H（mm） |
重量 kg |
|
B6.3-100-10 |
6.3 |
3.64 |
100 |
36.4 |
1167*1067*1120 |
320 |
|
B6.3-200-10 |
6.3 |
3.64 |
200 |
18.2 |
320 |
|
|
B6.3-300-10 |
6.3 |
3.64 |
300 |
12.1 |
320 |
|
|
B6.3-400-10 |
6.3 |
3.64 |
400 |
9.09 |
320 |
|
|
B6.3-600-10 |
6.3 |
3.64 |
600 |
6.06 |
325 |
|
|
B6.3-1000-10 |
6.3 |
3.64 |
1000 |
3.64 |
330 |
|
|
B10-400-10 |
10 |
5.77 |
400 |
14.4 |
1167*1067*1270 |
340 |
|
B10-600-10 |
10 |
5.77 |
600 |
9.6 |
345 |
|
|
B10-1000-10 |
10 |
5.77 |
1000 |
5.77 |
350 |
|
|
B10.5-400-10 |
10.5 |
6.0 |
400 |
15 |
1167*1067*1270 |
340 |
|
B10.5-600-10 |
10.5 |
6.0 |
600 |
10 |
345 |
|
|
B10.5-1000-10 |
10.5 |
6.0 |
1000 |
6 |
350 |
|
|
B10.5-600-10高型 |
10.5 |
6.0 |
600 |
10 |
1000*800*2000 |
350 |
|
B35-200-10 |
35 |
20 |
200 |
100 |
（2*1346）*1524*2300 |
1250 |
|
B35-600-10 |
35 |
20 |
600 |
33.7 |
1250 |
|
|
B35-1000-10 |
35 |
20 |
1000 |
20 |
1250 |
|
|
B35-1300-10 |
35 |
20 |
1300 |
15.5 |
（2*1524）1524*2845 |
|
|
B35-2000-10 |
35 |
20 |
2000 |
10 |
1500 |
检查试验：当设备可靠就为后，打开带铭牌的前面板，检查柜内设备的接线情况，并注意以下事项：
①．带电钱所有包装材料必须从箱内取出，以避免发生火灾；
②．仔细检查绝缘子、套管等有否破损，若发现破损件，硬立即与运输商联系；
③．检查紧固螺杆是否确实拆除；
④．检查所有电气连接，确认连接牢固可靠；
⑤．所有固定螺栓是否全部紧固；
⑥．投运前试验，测量电阻元件的阻值、测量绝缘电阻，按规定标准进行工频耐压试验。试验电压不大于出厂试验电压值的85%；
⑦．还原装好柜体前面板，准备投运。
