型号:WF-PGY
规格:
1.概述

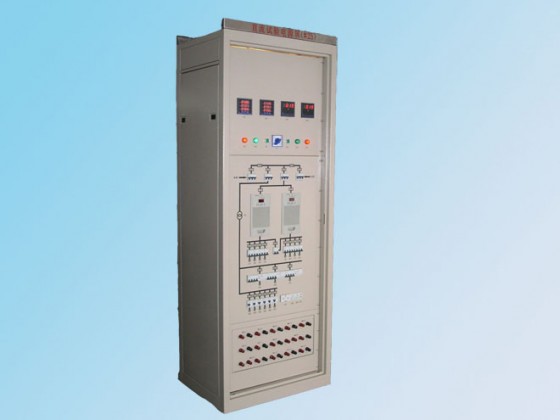

WF-PGY型继电保护试验电源屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护检验条例》和电力工业部《电力系统继电保护及安全自动装置反事故措施要点》的有关规定设计制造的产品，它为现场继电保护试验及其它试验工作提供了稳定、方便的交、直流试验电源，为提高各种试验工作的质量、保障人身、设备安全，提供了可靠保证。
2.使用条件
2.1. 正常使用条件：
（1）户内使用，且室内通风良好；
（2）海拔高度≤2km；
（3）环境温度 －10℃～50℃；
（4）相对湿度≤90%；
（5）大气压力80～1l0kPa；
（6）周围介质无导电尘埃与导致金属或绝缘损坏的腐蚀性气体、霉菌等。
2.2. 特殊使用条件：
不符合2.1的特殊使用条件，请用户与我公司协商以保证产品可靠工作。
3.技术参数
3.1 工作电源：
三相四线380V，50Hz，两路输入互为备用。
3.2 额定输出：
3.2.1 交流部分
1）额定输出电压：380V/220V 50Hz 三相四线，三路输出；
100V/57.7V 50Hz三相四线，三路输出；
2）三相输入平衡时，输出不平衡度＜1%；
3）三次谐波分量＜3%；
4）交流变压器容量15KVA，在小时负载率为50%状态下间断工作，最大输出电流为3×22A。
5）屏面设6个单相插座，1个三相插座。
3.2.2 直流部分：
1）直流电压0～250V连续可调，三路输出；
2）纹波系数K＜ l.5%；
3）整流变压器容量5KVA，在小时负载率为50%状态下间断工作，大输出直流电流20A。
4.装置特点
4.1 采用双路电源供电，通过切换开关转换，保证了供电的可靠性；
4.2 交流电源采用大容量隔离变压器，将系统电源与试验电源进行隔离，并在初级与次级之 间加装屏蔽层，使试验电源免受电网暂态过程和谐波干扰。变压器采用△/Y接线方式，大大削弱了三次谐波，保证了电源质量；
4.3 直流电源可以连续平滑地调节电压，以适应不同试验项目的需要；
4.4 交流电源的控制均采用C45N-2型自动开关，机械寿命通断2万次以上，瞬时分断电流可 达4～7Ie，动作迅速、寿命长、过负荷自动跳闸；
4.5输出交流电源装有漏电保护开关，其漏电流分断值≤30mA，可确保试验人员的安全。该开关具有性能稳定、灵敏度高、动作可靠等优点；
4.6 屏面绘有模拟图，使操作人员容易识别，避免发生误操作；
4.7为了使用时接线方便，交流输出设有三种形式，即屏前接线端钮形式、屏前电源插座形式和屏后端子排形式;直流输出设有两种形式，即屏前接线端钮形式和屏后端子形式。
5.使用说明
5.1 检查所有开关是否全部处于断开位置，调压器"1TC"是否逆时针旋至零位；
5.2 检查所有接线是否全部正确；
5.3将切换开关“1SA”置Ⅰ或Ⅱ有电源的位置，合上交流电源输入开关1QF或2QF， 此时三个电源指示灯lHL 3HL发光；
5.4 合上交流控制开关3QF，给隔离变压器“1TM”送电。三相交流输出电压有指示，其中lPV～ 3PV指示为380V,4PV～6PV指示为l00V；
5.5分别合上交流输出漏电保护开关6QF、7QF，屏前两组接线端钮“Ⅰ”、“Ⅱ”输出两路380V/220V 50Hz三相四线制交流电源；合上8QF，屏后端子a611、b611、c611、N622有一路380V/220V 50Hz三相四线制交流电源输出；
5.6 分别合上交流输出漏电保护开关9QF、l0QF，屏前两组接线端钮“Ⅴ”、“Ⅵ”输出两路 100V/57.7V 50Hz三相四线制交流电源；合上11QR屏后端子a621、b621、c621、N622有一路100V/57.7V 50Hz三相四线制交流电源输出；
5.7 合上4QF交流控制开关，给整流变压器“2TM”送电，调节三相自耦调压器“lTC”手轮，可输出0-250V直流电压并由7PV指示电压，lPA指示电流。合上直流输出开关12QF、13QF，屏前端钮“Ⅲ”、“Ⅵ”有直流电压输出。合上14QF，屏后端子“+101、－102”有一路直流电压输出；
5.8 合上交流控制开关5QF，所有三相插座和单相插座“XS”均有交流电压输出。
5.9 合上交流控制开关QF1，调节TC1,1-30A电流输出。
5.10 合上交流控制开关QF2，调节TC2,0-400V电压输出。
6.注意事项
6.1 不用部分的所有开关置于断开位置，直流不用时，调压器逆时针旋至零位。
6.2 本装置有两路输人电源，由切换开关“lSA”选择使用，“lSA”不能带负荷操作。
6.3 装置停用时，应将所有开关置于断开位置，调压器逆时针旋至零位。
7.设计与安装
7.1 屏体结构为PK-10型，前后门带锁，外形尺寸为2260/2360×800×600/550(高×宽×深)，单位：mm。
7.2 安装时将接地端钮与地网可靠连接，再将两路三相交流电源引人屏后的端子排(A、B、C、 N)611和(A、B、C、N)621(参见附图三)

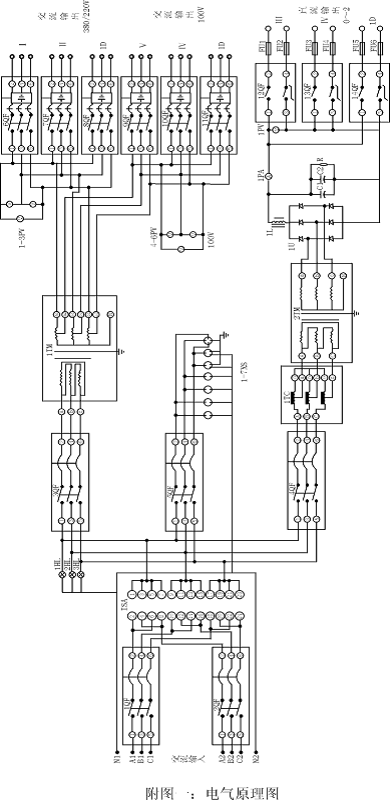

附图2：屏面模拟图

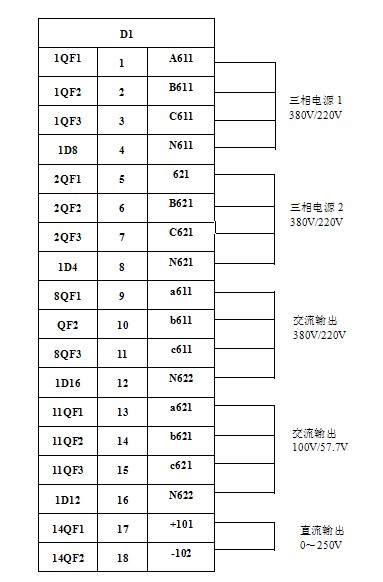

附图三：屏后端子排图
8.订货须知
1、 本公司标准设计为PK-10屏，还可根据用户要求设计不同结构形式，用户在订货时说明具体要求。
2、 本公司可代用户设计不同性能电源屏及其它低压成套装置。
3、 订货时应说明屏体颜色、提供色标，订货数量等。
