WF-CTB过电压保护器

型号:WF-CTB

规格:

产品简介: WF-CTB系列CT过电压保护装置,可有效防止因 CT 二次开路引起的事故,广泛应用于高压开关电力系统,室内高压开关柜内电流互感器,户外电流互感器,箱式变电站内电流互感器等安装了电流感器的场所,应用于CT 侧的差动绕组, 过流绕组,测量绕组,母线保护绕组,备用绕组等。

1 概述

电流互感器(CT)在电力系统中广泛应用在电路的一次测量和控制系统中,正常工作时,互感器二次侧处于近似短路状态,输出的电压很低,在运行过程中如出现二次绕组开路或一次绕组电流异常(如雷电流,电容充电电流,谐振过电流,电感启动电流等),都会在二次侧产生数千伏甚至上万伏过电压,对运行人员的安全及测量仪表的绝缘构成威胁。

我公司针对这一情况,研制了WF-CTB系列CT过电压保护装置,可有效防止因 CT 二次开路引起的事故,广泛应用于高压开关电力系统,室内高压开关柜内电流互感器,户外电流互感器,箱式变电站内电流互感器等安装了电流感器的场所,应用于CT 侧的差动绕组, 过流绕组,测量绕组,母线保护绕组,备用绕组等。

2 功能及特点

Ø 采集CT开路时二次侧产生的瞬间高电压信号,将CT二次侧瞬时短路,消除CT二次侧产生的过电压。

Ø 正常运行时,装置呈高阻状态,对测量仪表、保护装置无任何影响。

Ø 最多可监测八个绕组。

Ø 动作时间快,小于0.02

Ø 装置动作后可提供无源常开报警接点。

Ø 如故障未消失,按复归键无效,防止误操作而造成事故。

Ø 采用多级电路隔离技术,保证电路的可靠工作,且通道间无相互干扰。

3 技术参数

3.1 环境要求

Ø 户内使用,通风应良好 。

Ø 环境温度:-10℃ ~ +55℃

Ø 相对湿度:小于90%,表面无凝露 。

Ø 大气压力:80 ~ 110Kpa 。

Ø 海拔高度:< 2000m 。

Ø 周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

3.2 技术参数

Ø 工作电源:AC/DC220V(如有特殊要求请在订货时说明)。

Ø 动作电压(峰值):360V

Ø 动作时间:小于20ms

Ø 出口接点容量: 8A

Ø 正常工作时漏电流:<20μ

Ø 外形尺寸(mm):145(长)×90(宽)×72(深)

Ø 安装形式:底部导轨式安装。

4 使用说明

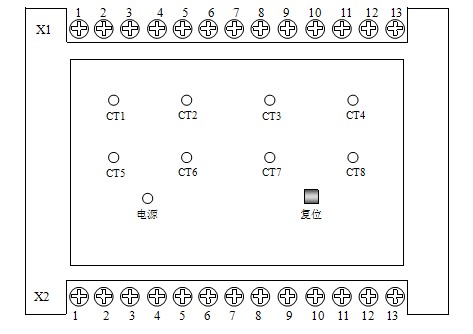

装置的外观图如下所示:

当装置检测到高电压时,出口继电器接点将CT的相应二次绕组短接,从而消除过电压,同时装置面板上相应的发光二极管点亮,告知运行人员CT的开路信息。

检修人员可以在不停电的情况下,检查相应的二次回路。二次回路完好后,按复位键后指示灯熄灭;若二次回路依然处于断开状态,按复位键,指示灯仍点亮,继续检查相应二次回路,直到完好为止。

装置的接线定义如下表所示:

5 运输及贮存

5.1 运输

包装好的产品在运输过程中的贮存温度为-25℃+55℃,相对湿度不大于95%。产品可承受在此环境中的短时贮存。

5.2 贮存

包装好的产品应贮存在-10℃+55℃、相对湿度不大于80%、周围空气中不含有腐蚀性、火灾及爆炸性物质的室内。

6 质量保证及服务

6.1 质量保证

产品出厂后,在用户完全遵守本产品说明书规定的运输、贮存、安装和使用要求的情况下,产品自出厂之日起一年内,如发现产品及其配套件发生非人为损坏,制造厂负责免费修理或更换。

6.2 保修办法

Ø 符合6.1条规定,在保修期内出现质量问题,制造厂负责更换或维修;

Ø 符合6.1条规定,超出保修期限所出现质量问题,由用户同制造厂协商,采取有偿方式进行更换或维修;

Ø 超出12.1条规定所出现的质量问题,用户应同制造厂协商,采取有偿方式更换或维修。

7 订货须知

Ø 指定监测CT绕组的数量

Ø 装置的工作电源额定值。

Ø 其他特殊要求。
