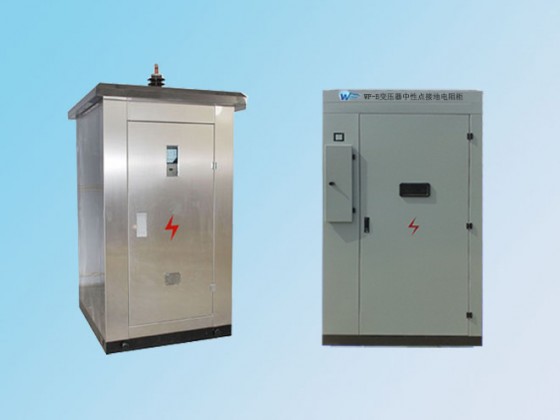

WF-B变压器中性点接地电阻柜

型号:WF-B系列

规格:

产品简介: WF-B变压器中性点接地电阻柜对降低电网过电压、提高电网的安全性、可靠性,具有良好的效果。用于 6~35kV电缆供电系接地电容电流较大的系统中。当接地电流大于规定值时,有可能产生弧光接地过电压。中性点采用电阻接地方式的目的就是给故障点注入阻性电流,其电阻分量电流可以把故障电流限制得适度,提高继电保护灵敏度,把暂态过电压限制到正常相对中性点电压的2.6倍,防止弧光过电压损坏主设备,同时对铁磁谐振过电压有显著作用。

一、概述

保定威帆电气科技有限公司拥有技术优秀的研发队伍和精良的设备,引进并消化国外的先进技术,长期致力于电力系统中性点接地技术产品研发、生产、销售与服务。我公司以进口特殊不锈钢合金材料,开发生产的系列不锈钢中性接地电阻柜装置。WF-B变压器中性点接地电阻柜对降低电网过电压、提高电网的安全性、可靠性,具有良好的效果。用于 635kV电缆供电系接地电容电流较大的系统中。当接地电流大于规定值时,有可能产生弧光接地过电压。中性点采用电阻接地方式的目的就是给故障点注入阻性电流,其电阻分量电流可以把故障电流限制得适度,提高继电保护灵敏度,把暂态过电压限制到正常相对中性点电压的2.6倍,防止弧光过电压损坏主设备,同时对铁磁谐振过电压有显著作用。

二、型号说明








三、技术参数:

1、海拨高度:不超过4000m

2、环境温度:-40℃~60

3、相对湿度:不大于95%25℃)

4、安装场所:空气中不应含化学腐蚀气体和蒸汽,无爆炸性尘埃,

5、电网频率:4852Hz50 Hz系统),5862 Hz60 Hz系统)

6、适用于:户内、户外

7、电阻柜正常状态下中性点位移电压不超过运行相电压的3%

特殊使用条件,请在订货时详细提出

四、产品特点

1.电阻柜柜体材质采用不锈钢板,外型美观,耐腐蚀性强,防护等级可达IP55。

2.根据不同的使用条件,电阻柜分为户内型和户外型。进线方式可采用上进下出、侧进下出、和下进上出等,采用上进下出、侧进下出时柜体顶端装有穿墙套管。柜体顶部装有吊环便于吊装。

3.电阻材质可采用特种合金材料或非金属特种材料阀片(如炭素材料阀片、氧化锌材料阀片)。

不锈钢镍铬合金(Cr20Ni80)材料导电率高.通流能力强,耐高温,最高使用温度可达1600℃,温度系数≤ -0.045% /℃,阻值稳定,耐腐蚀、韧性好不变形,可靠性高。用合金材料组成的电阻全部采用电阻单元,以多个单元采用亚弧焊接而成框架,电阻单元采用耐高温绝缘子(高分子)支撑连接。根据不同的客户要求我公司可提供进口的电阻器。



4. WF-B型中性点接地电阻器为标准产品,可以与电阻或电抗并联运行,为电网容量逐渐扩大给电网安全运行提供了保障。

5.当变压器绕组为△形联结而需要独立安装Z形绕组接地变压器时,中性点接地电阻器可与之配套使用。

6.可加装接地记录和温湿度控制装装置。

五、常用规格型号、技术参数

         6.3kV10kV35kV变压器中性点接地电阻参数

型号

系统额定

电压(kV

短时通流

电流(A

短时通流

时间(S

标称阻值

(Ω)

备  注

WF-B-6/36.4

6.3

100

10

36.4

WF-B-6/18.2

6.3

200

10

18.2

WF-B-6/9.09

6.3

400

10

9.09

WF-B-6/6.06

6.3

600

10

6.06

WF-B-10/15.16

10.5

400

10

15.16

WF-B-10/10.10

10.5

600

10

10.10

WF-B-10/7.57

10.5

800

10

7.57

WF-B-10/6.06

10.5

1000

10

6.06

WF-B-35/20.20

35

1000

10

20.20

WF-B-35/10.10

35

2000

10

10.10


可以按用户要求设计制造各种电阻,电阻值从1Ω-2000Ω,允许通过电流1A-2000A,电阻值的误差±3%,允许通流时间10s15s30s60s2h


六、外形及安装

1、设备安装接线图如下图所示





电阻柜可固定于混凝土基础台上,以保持电阻的水平。设备外壳应经柜脚接地螺栓可靠接地。电阻柜外型尺寸根据用户具体参数而定。

六、订货须知

1. 系统额定电压:(KV)

2. 2.短时允许电流:(A

3.标称电阻值:(Ω)

4.接地变压器容量:(Kva)短时允许电流:(A)和变比

5.是否加装电流互感器(CT:CT变比、容量和复合误差

6.进线方式:可选上进下出,下进下出,侧进侧出,侧进下出

7.短时允许通流时间:(s

8.电阻柜的柜体材质、(IP)防护等级、色标及安装地点

9.是否需要加装接地记录及温湿度控制装置
